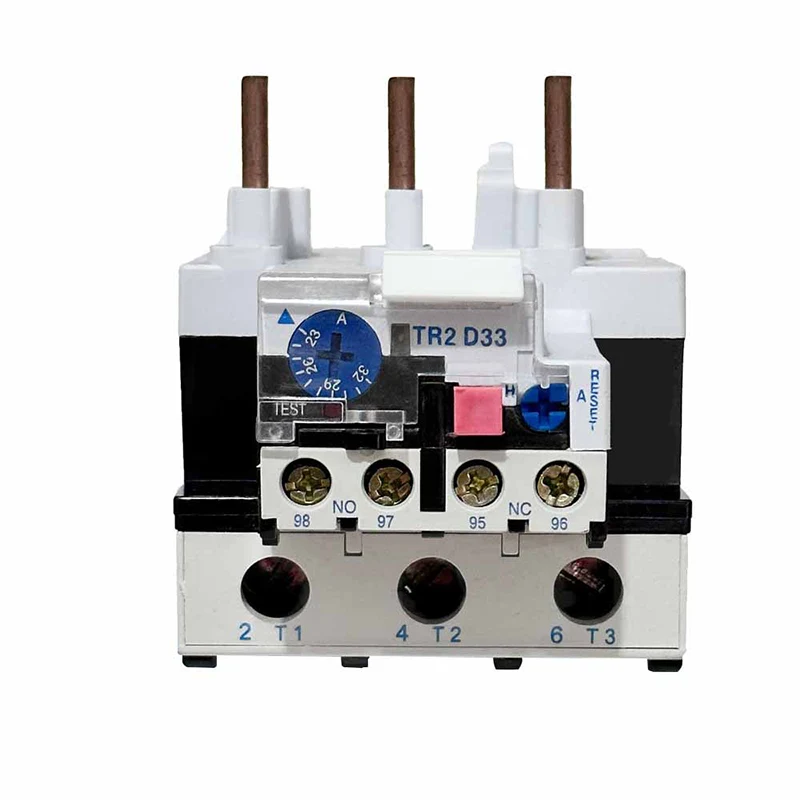

ការបញ្ជូនបាល់លើសទម្ងន់របស់ Str2-D33

ការបញ្ជូនបន្ទុកលើសទម្ងន់កម្ដៅនៅលើកំដៅ 2-D33 ដំណើរការលើគោលការណ៍នៃឥទ្ធិពលកម្ដៅនៃចរន្តអគ្គិសនី។ នៅពេលដែលម៉ូទ័រផ្ទុកលើសទម្ងន់ការកើនឡើងចរន្តរបស់វាបណ្តាលឱ្យធាតុកំដៅនៅខាងក្នុងការបញ្ជូនបាល់លើសកំដៅដើម្បីឡើងកម្តៅ។ កំដៅនេះត្រូវបានផ្ទេរទៅឱ្យ Bimetal ដែលធ្វើពី 2 លោហៈដែលមានមេគុណខុសគ្នានៃការពង្រីកកម្ដៅផ្សេងៗដូច្នេះវាពត់នៅពេលដែលគេឱ្យបានត្រជាក់។ នៅពេលដែលការពត់កោងឈានដល់ចំណុចជាក់លាក់វាបង្កឱ្យមានឧបករណ៍មេកានិចដែលជាធម្មតាទំនាក់ទំនងដែលផ្តាច់ការផ្គត់ផ្គង់ថាមពលទៅម៉ូទ័រដូច្នេះការពារវាពីការខូចខាត។

ផ្ញើការសាកសួរ

ការពិពណ៌នាពីផលិតផល

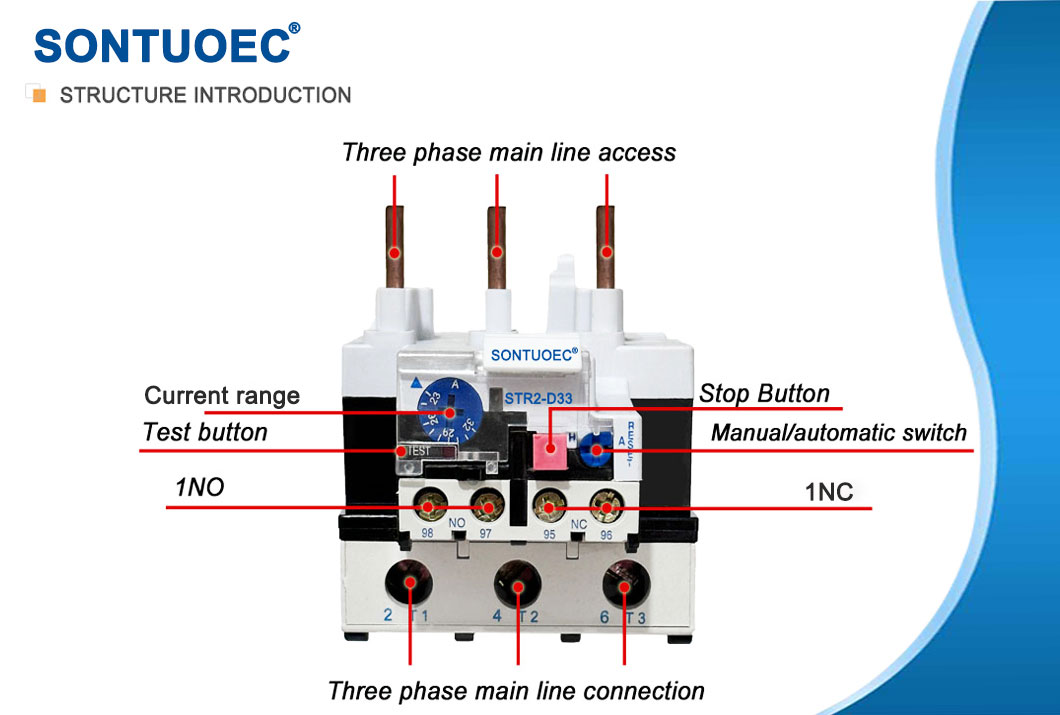

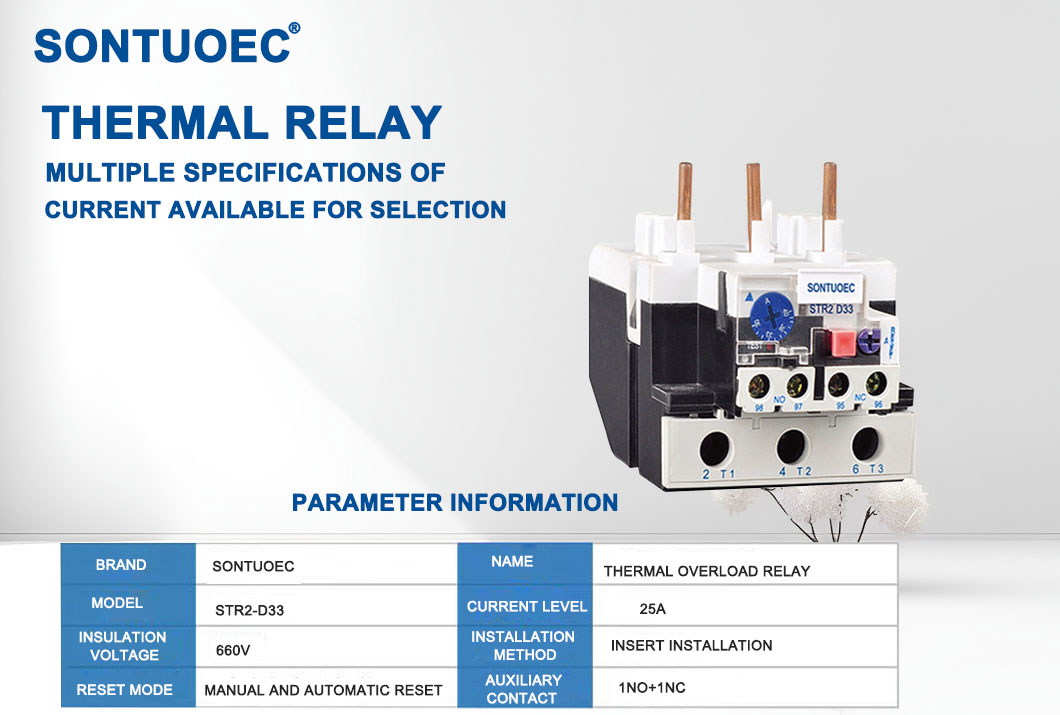

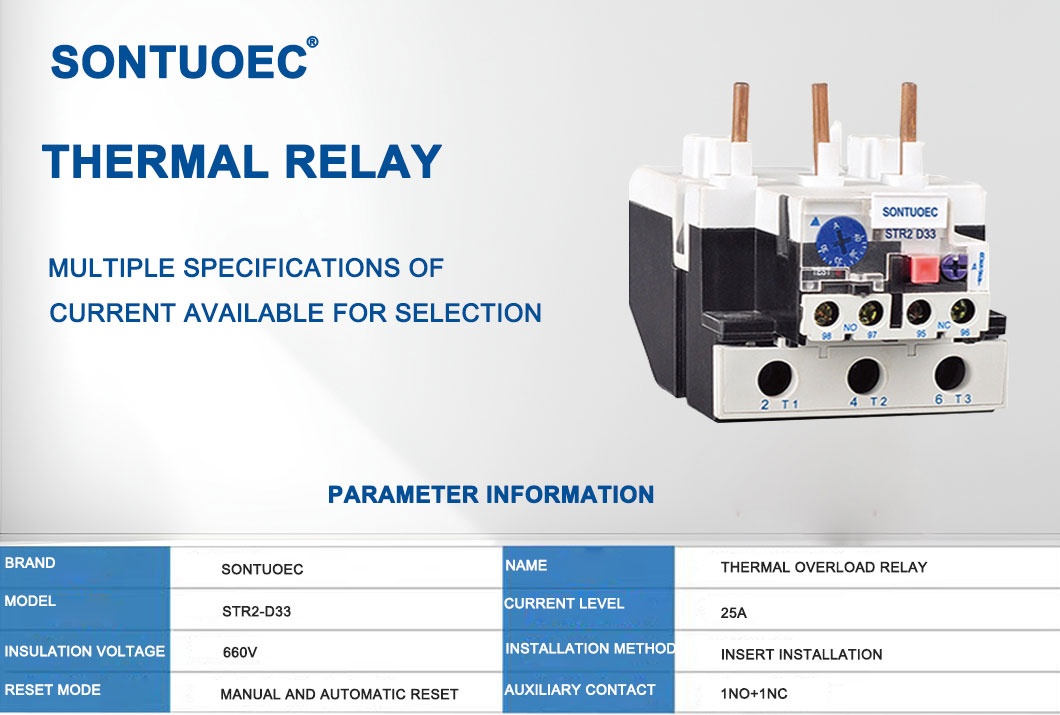

លក្ខណៈពិសេស:

ផលិតផល ឈ្ផោហ	ការបញ្ជូនបាល់លើសទម្ងន់កម្តៅ
កមរុ	st2-d33
សម្ការៈ	ផ្លាស្ទិចគ្រឿងអេឡិចត្រូនិច
កមកមរកម្ដៃ ការតាក់តង	1no + 1nc
កមកមរកម្ដៃ ចរន្តដែលបានបញ្ជូនឡើងវិញ	23a-93a	Pls កត់សំគាល់បច្ចុប្បន្ន ចយរ

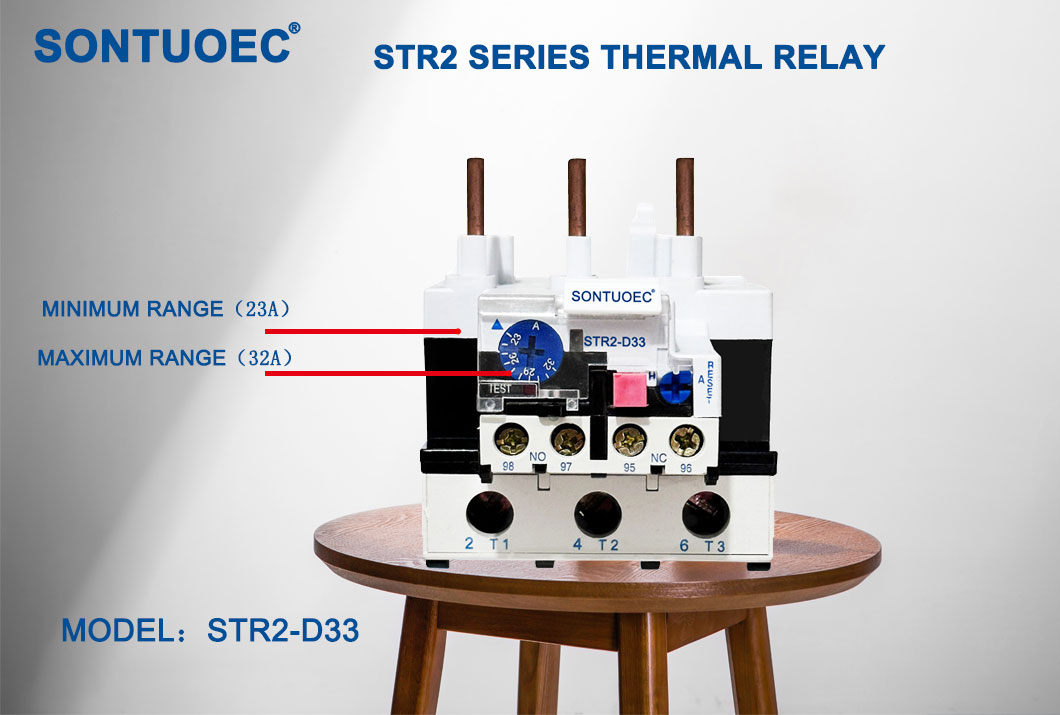

str2-93	ជួរទីតាំងបច្ចុប្បន្នដែលអាចលៃតម្រូវបាន (ក) ការកំណត់កំណត់	3322	23 ~ 26 ~ 32	str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	str2-62 ~ 95
		3363	63 ~ 71 ~ 80	str2-80 / str2-95
		3365	80 ~ 85 ~ 93	str2-95
ផាបញឹកញាប់	660V
វណ្ណៈទេសចរណ៍	50 / 60Hz
ប៍ន	ក្នុងនាមជារូបភាពបានបង្ហាញ

ប៉ារ៉ាម៉ែត្របច្ចេកវិទ្យាសំខាន់

កមរុ	អត្រាបច្ចុប្បន្ន	ទេ។	ជួរកំណត់ (ក)	សម្រាប់អ្នកទំនាក់ទំនង
str2-25	25	1301	0.1 ~ 0,12 ~ 0.14 ~ 0.16	str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0,22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	str2-12 ~ 32
		1322	17 ~ 21 ~ 25	str2-12 ~ 32
		1353	23 ~ 32	str2-25 / 32 (LC1-D25 / 32)
str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	str2-32
		2353	30 ~ 40	str2-32
str2-93	93	3322	23 ~ 26 ~ 32	str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	str2-62 ~ 95
		3363	63 ~ 71 ~ 80	str2-80 / str2-95
		3365	80 ~ 85 ~ 93	str2-95
str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

មុខងារមេ

ការការពារការផ្ទុកលើសទម្ងន់: នៅពេលបន្ទុកនៃម៉ូតូលើសពីតម្លៃលើសទំហំលើសរបស់វានឹងកាត់ផ្តាច់ការផ្គត់ផ្គង់ថាមពលដើម្បីការពារម៉ូទ័រពីការឡើងកម្តៅនិងការខូចខាត។

ការការពារជំងឺលើសដំបូង: ប្រសិនបើម៉ូទ័រឡើងថ្លៃសម្រាប់ហេតុផលមួយចំនួន (ឧមានសីតុណ្ហាភាពព័ទ្ធជុំវិញខ្ពស់ឬកំដៅកំដៅខ្សោយ) ការបញ្ជូនតបន្ទុកលើសទម្ងន់ក៏នឹងកាត់ផ្តាច់ការផ្គត់ផ្គង់ថាមពលផងដែរ។

មុខងារនៃការចេញផ្សាយ: ការបញ្ជូនបន្ទុកលើសកំដៅមានមុខងារចង្អុលបង្ហាញដែលសញ្ញាដែលមានសញ្ញាឬផ្លាស់ប្តូរស្ថានភាពនៅពេលម៉ូទ័រផ្ទុកលើសទម្ងន់ដូច្នេះដូច្នេះប្រតិបត្តិករអាចរកបាននិងចាត់វិធានការឱ្យបានទាន់ពេលវេលា។

ការបញ្ជូនតលើសទម្ងន់របស់ Thert2-d ស៊េរីនៃការបញ្ជូនតស្វ័យប្រវត្តិកម្មរបស់ REST2-D អាចត្រូវបានប្រើនៅសៀគ្វី 8/60 hz ដែលបានវាយតម្លៃ 860 V ដែលបានវាយតម្លៃក្នុងការបំបែកដំណាក់កាលនិងការបញ្ជូនតដែលមានកំរិតខ្ពស់បំផុតនៅលើពិភពលោកនៅលើពិភពលោកផលិតផលអនុវត្តតាម IEC 60947-1 ។

សេណារីយ៉ូកម្មវិធី

ការបញ្ជូនបន្ទុកលើសកំដៅត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងបរិយាកាសឧស្សាហកម្មនិងពាណិជ្ជកម្មផ្សេងៗគ្នាជាពិសេសនៅក្នុងឧបករណ៍ដែលត្រូវការដ្រាយម៉ូទ័រអេឡិចត្រិច។ ឧទាហរណ៍ពួកគេត្រូវបានប្រើក្នុងម៉ាស៊ីនម៉ាស៊ីនម៉ាស៊ីនម៉ាស៊ីនដឹកទំនិញធុនធ្ងន់និងឧបករណ៍មេកានិចផ្សេងៗគ្នាដើម្បីធានាថាឧបករណ៍បែបនេះអាចត្រូវបានបិទក្នុងករណីមានលក្ខខណ្ឌលើសទម្ងន់ឬលើស។

ការជ្រើសរើសនិងការតំឡើង

នៅពេលជ្រើសរើសយកការបញ្ជូនទូរស័ព្ទបញ្ជូនបាល់លើសកំដៅកត្តាដូចជាការវាយតម្លៃថាមពលរបស់ម៉ូទ័រអេកូបរិស្ថានប្រតិបត្តិការនិងលក្ខណៈផ្ទុកចាំបាច់ត្រូវពិចារណា។ វាក៏ចាំបាច់ផងដែរក្នុងការធានាថាចរន្តដែលបានវាយតម្លៃនៃការបញ្ជូនបាល់លើសទម្ងន់ដែលត្រូវគ្នានឹងចរន្តដែលបានវាយតម្លៃបច្ចុប្បន្នរបស់ម៉ូទ័រហើយវាមានលក្ខណៈផ្ទុកលើសទម្ងន់និងចរិតការពារលើសទម្ងន់។

នៅពេលដំឡើងការបញ្ជូនតលើសទម្ងន់អ្នកត្រូវធ្វើតាមគោលការណ៍ណែនាំរបស់អ្នកផលិតនិងធានាថាវាត្រូវបានភ្ជាប់យ៉ាងត្រឹមត្រូវទៅនឹងថាមពលនិងសៀគ្វីត្រួតពិនិត្យ។ លើសពីនេះទៀតការបញ្ជូនបន្ទុកលើសទម្ងន់ត្រូវការត្រួតពិនិត្យនិងថែរក្សាឱ្យបានទៀងទាត់ដើម្បីធានាបាននូវប្រតិបត្តិការត្រឹមត្រូវនិងជីវិតសេវាកម្មយូរ។

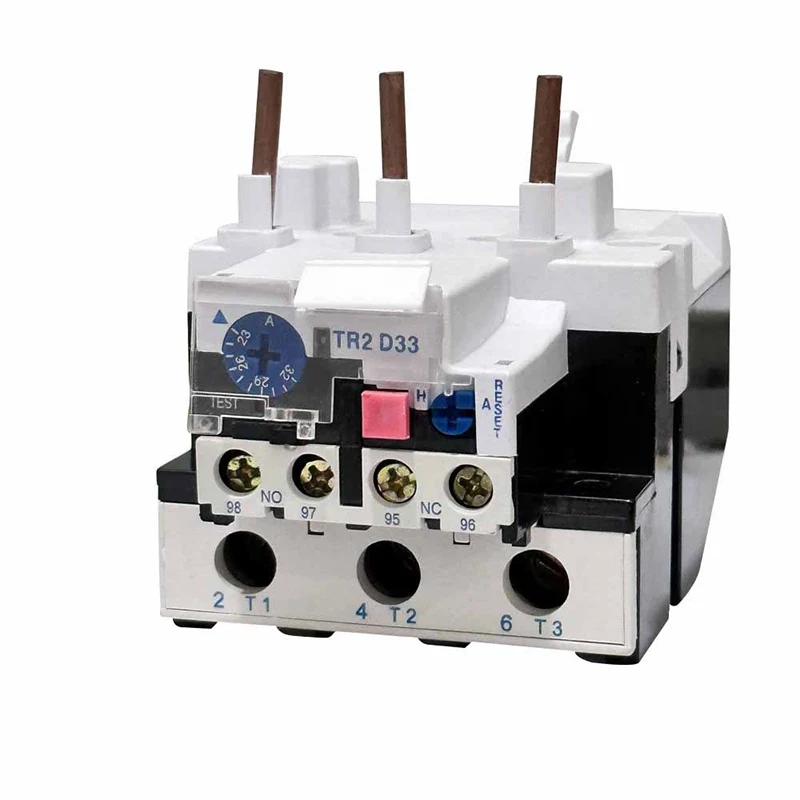

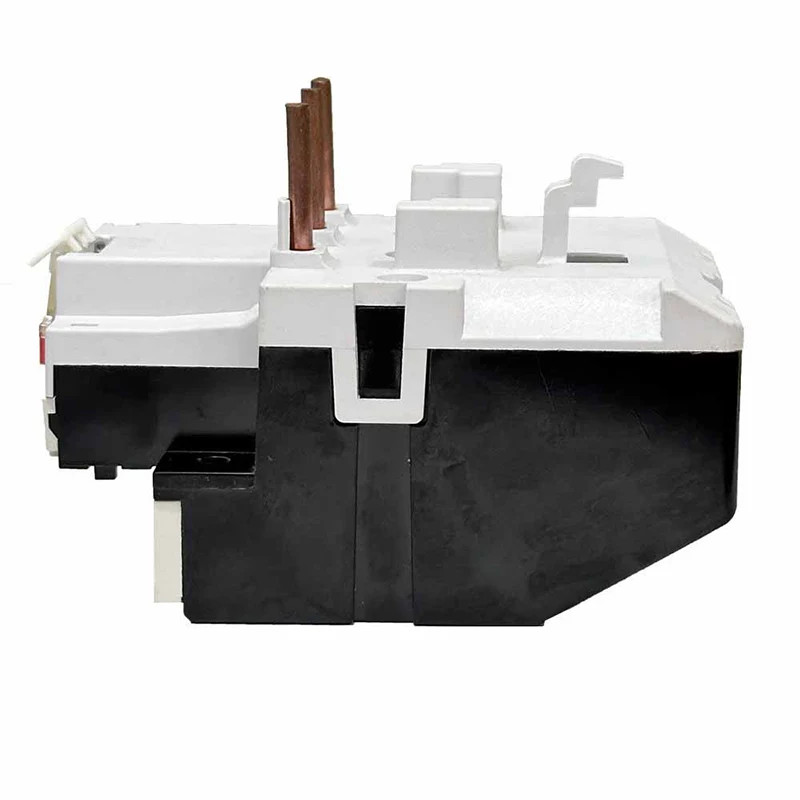

STR2-D33 Thermal Overload Relay
