គំរូនៃការបំបែកសៀគ្វីចរន្តទឹក RCCB B B

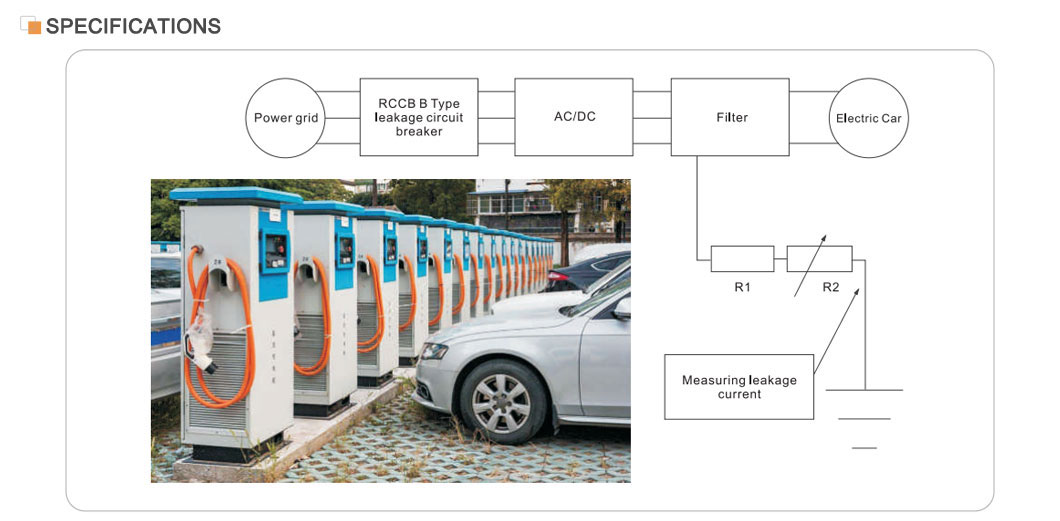

ឧបករណ៍បំលែងត្រកូលបច្ចុប្បន្នរបស់ RCCB B ការពារប្រាប់ក្នុងករណីមានកំហុសជាប់គ្នានៅលើដំណាក់កាលដំណាក់កាលទី 3 ត្រូវបានប្រើក្នុងស្ថានីយ៍បញ្ចូលថ្មនិងឧបករណ៍បញ្ច្រាស (DC) ។

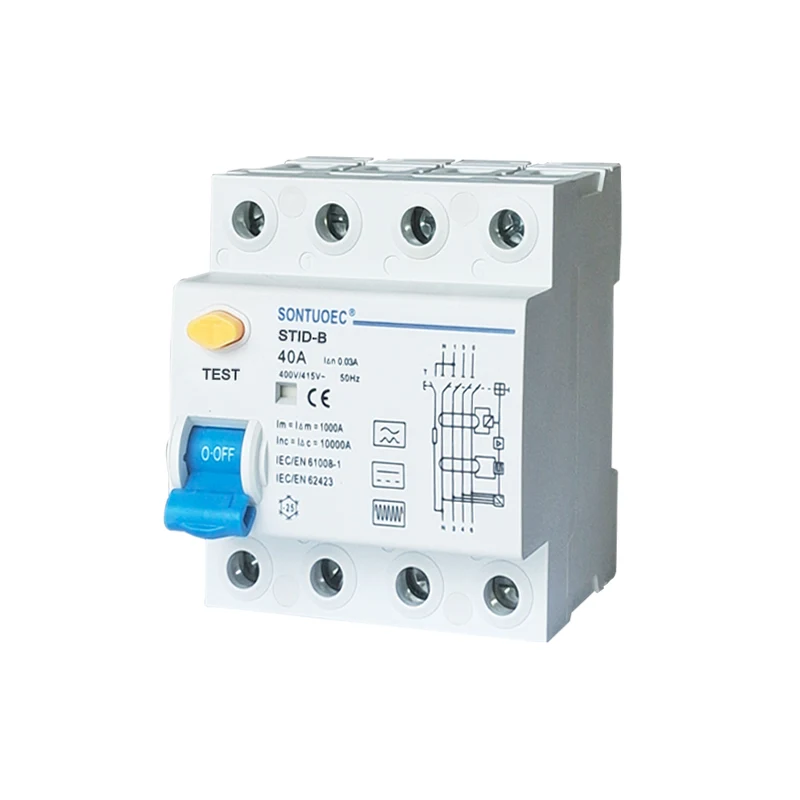

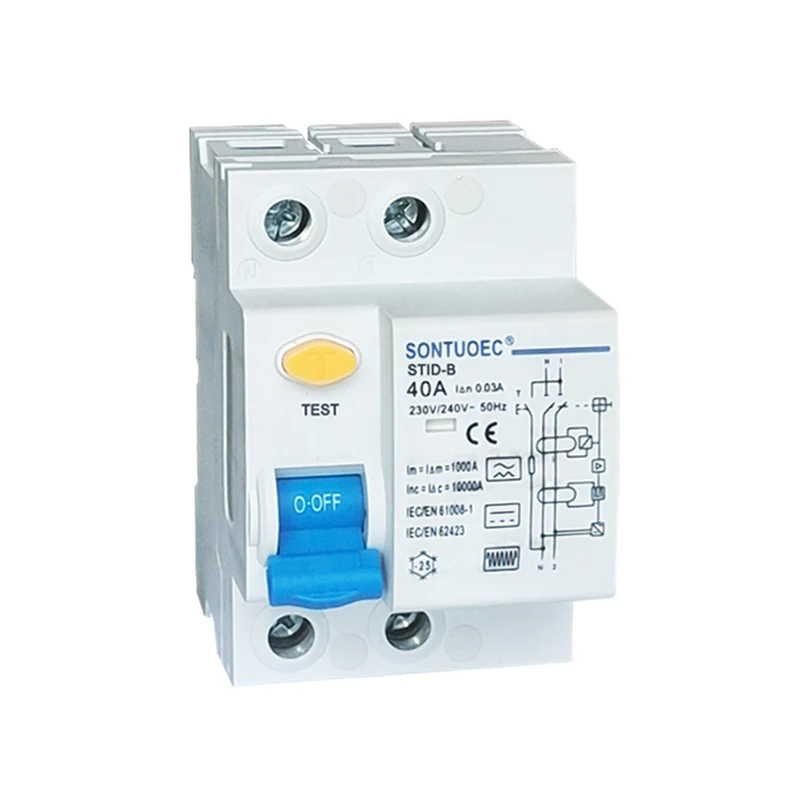

គំរូ:STID-B

ផ្ញើការសាកសួរ

ការពិពណ៌នាពីផលិតផល

ដេលសាយតសាយ លក្ខនៈ	កមរុ		IEC / EN62423 & IEC / EN61008-1
	ប្រភេទ (ទម្រង់រលកនៃផែនដីលេចចេញមក)		B
	វាយតម្លៃបច្ចុប្បន្ននៅក្នុង	A	25.40.63
	តិសុង	P	1 ភី + អិន 3 ភី + អិន
	បានវាយតម្លៃវ៉ុល ue	V	IP + N: 230/240 វី; 3 ភី + n: 400 / 415V
	មានភាពចាប់អារម្មណ៍ខ្ពស់ខ្ញុំ n	A	0.03.0.1.0.3
	អ៊ីសូឡង់វ៉ុលយូ	V	500
	ការធ្វើឱ្យមានការកើនឡើងគួរឱ្យកត់សម្គាល់និង	A	500 (ក្នុង = 25A / 40A)
	សមត្ថភាពបំបែកខ្ញុំម៉ែត្រ	A	630 (ក្នុង = 63a)
	ចរន្តខ្លីខ្ញុំគ	A	10000
	ហ្វុយស៊ីអេសអេសអេសអេស	A	10000
	សម្រាកនៅក្រោមខ្ញុំ n	s	≤0.1.1
	ភាពញឹកញាប់ដែលបានវាយតម្លៃ	ហេច	50
	ការវាយតម្លៃកម្លាំងរុញច្រានទប់ទល់នឹងវ៉ុល (1.2/5) UIMP	V	4000
mismicai លក្ខណៈពិសេស	វ៉ុលសាកល្បង Dielectric នៅ ind ។ ហ្វ្រេដ។ សម្រាប់ 1 នាទី	ខេសវីវគ្គ	2.5
	សញ្ញាប័ត្រការបំពុល		2
	ជីវិតអគ្គិសនី		2000
	មេយអ៊ីម៉ៃយអាយអាយអាយ		10000
	សូចនាករបច្ចុប្បន្នកំហុស		បាត
	សញ្ញាប័ត្រការការពារ		IP20
	សីតុណ្ហភាពព័ទ្ធជុំវិញ (មានជាមធ្យមប្រចាំថ្ងៃ 35)	ºc	-40 ~ + 55 អង្សាសេ
	សីតុណ្ហាភាពផ្ទុក	ºc	-40 ~ + 70ºc

អ្នកបំបែកសៀគ្វីសៀគ្វីបច្ចុប្បន្នសំណងបច្ចុប្បន្នគឺសមរម្យសម្រាប់ប្រភេទ A ហើយក៏សមរម្យសម្រាប់ចរន្តអវកាសរលូននៃឌីស៊ីចរន្តរ៉ែឌីស៊ីដែលអាចកើតឡើងពីរង្វង់សៀគ្វីដែលបានធ្វើឱ្យខូចទ្រង់ទ្រាយនិងចរន្តរ៉ាំរ៉ៃខ្ពស់។ វាផ្តល់នូវការការពារក្នុងករណីមានចរន្តដែលមានកំហុសជាបន្តបន្ទាប់ក្នុងបណ្តាញបីដំណាក់កាល។ Stid-B ត្រូវបានគេប្រើជាទូទៅនៅក្នុងស្ថានីយ៍សាកឧបករណ៍សម្ភារៈវេជ្ជសាស្ត្រឧបករណ៍វេជ្ជសាស្ត្រនិងឧបករណ៍ឧបករណ៍បញ្ជានិងដ្រាយវ៍ល្បឿនអថេរសាកថ្មនិងម៉ាស៊ីនបញ្ច្រាស (ឌីស៊ី) ។ Stid-B អនុលោមតាមស្តង់ដារ IEC / EN61008 និង IEC / EN6243 ។

លក្ខណៈពិសេសសំខាន់ៗ

អត្រាបច្ចុប្បន្ន: 40a ដែលសមស្របសម្រាប់ប្រព័ន្ធអគ្គិសនីដែលមានទំហំធំជាងមុន។

ការការពារការបែកធ្លាយ: មានភាពប្រែប្រួលខ្ពស់និងភាពត្រឹមត្រូវវាអាចរកឃើញចរន្តលេចធ្លាយនិងកាត់បន្ថយការផ្គត់ផ្គង់ថាមពលក្នុងរយៈពេលដ៏ខ្លីបំផុត។

ការសម្តែងសុវត្ថិភាព: អនុលោមតាមស្តង់ដារអន្តរជាតិដូចជា IEC / EN61008.1 និង GB16916.1 ធានានូវសុវត្ថិភាពនិងភាពជឿជាក់នៃផលិតផល។

វិសាលភាពនៃការដាក់ពាក្យ: ត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងឧស្សាហកម្មពាណិជ្ជកម្មពាណិជ្ជកម្មខ្ពស់និងអគារស៊ីវិលដើម្បីផ្តល់ការការពារដ៏ទូលំទូលាយសម្រាប់ប្រព័ន្ធអគ្គិសនី។

គោលការណ៍នៃប្រតិបត្តិការ

ឧបករណ៍បំលែងសៀគ្វីសៀគ្វីបច្ចុប្បន្ន RCCB B B បានផ្អែកលើលំដាប់លេខសូន្យលំដាប់បច្ចុប្បន្ន។ ដំណាក់កាលដឹកនាំនីមួយៗឆ្លងកាត់ការផ្លាស់ប្តូរលំដាប់លេខសូន្យដែលជាផ្នែកទីពីរនៃអនុវិទ្យាល័យដែលត្រូវបានភ្ជាប់ទៅនឹងការទទួលបានអេឡិចត្រូម៉ាញ៉េទិច។ នៅក្រោមលក្ខខណ្ឌធម្មតា, ផលបូកវ៉ិចទ័រនៃចរន្តដំណាក់កាលតាមរយៈលំដាប់នៃលំដាប់លេខសូន្យដូច្នេះ, ដូច្នេះ flux តាមរយៈ Transform គឺ Windows ទិន្នផលនៃសូន្យ, និងឧបករណ៍បំបែកសៀគ្វីនឹងមិនដំណើរការទេ។ ទោះជាយ៉ាងណាក៏ដោយនៅពេលដែលចរន្តលេចធ្លាយកើនឡើងហើយដ្រាយវ៉ុលលទ្ធផលនៃអនុវិទ្យាល័យដើម្បីឡើងដល់កម្រិតជាក់លាក់ការចេញផ្សាយអេឡិចត្រូម៉ាញេទិកធ្វើឱ្យមានយន្តការប្រតិបត្តិការធ្វើសកម្មភាពនិងផ្តាច់ទំនាក់ទំនងដែលភ្ជាប់ទៅនឹងការការពារថាមពល។

ការជ្រើសរើសនិងការតំឡើង

ការជ្រើសរើស: នៅពេលជ្រើសរើស RCCB, ប៉ារ៉ាម៉ែត្រដូចជាវ៉ុលដែលបានវាយតម្លៃ, វាយតម្លៃបច្ចុប្បន្នពេលវេលាសកម្មភាព, ពេលវេលាសកម្មភាពបច្ចុប្បន្ននៃប្រព័ន្ធអគ្គិសនីគួរតែត្រូវបានពិចារណា។ វាក៏ចាំបាច់ផងដែរក្នុងការជ្រើសរើស RCCB ដែលសមរម្យយោងទៅតាមប្រភេទនៃការការពារដែលត្រូវការ (ឧ។ ការការពារទំនាក់ទំនងផ្ទាល់ឬការការពារទំនាក់ទំនងដោយប្រយោល) ។

ការតំឡើង: RCCB គួរតែត្រូវបានតំឡើងនៅចុងបញ្ចប់ចូលនៃប្រព័ន្ធអគ្គិសនីឬខ្សែសាខាដើម្បីធានាការការពារពេញលេញនៃប្រព័ន្ធអគ្គិសនីទាំងមូលឬខ្សែសាខាជាក់លាក់។ ក្នុងអំឡុងពេលតំឡើងស្តង់ដារដែលពាក់ព័ន្ធនិងលេខកូដគួរតែត្រូវបានអង្កេតយ៉ាងតឹងរ៉ឹងដើម្បីធានាការតភ្ជាប់ត្រឹមត្រូវនិងប្រតិបត្តិការដែលអាចទុកចិត្តបានរបស់ RCCB ។
